从效果图、安装照到完工实景，复盘厨房高柜、家电和操作台的落地关系。
效果图里，冰箱、烤箱和高柜挤在同一面墙上，看起来干净利落。到了完工现场，这面墙依然是厨房的设备集中区，柜门分割、家电外观和餐桌却都换成了实际配置。这个变化很有代表性：厨房落地时，先守住设备与柜体的关系，画面细节可以跟着采购和现场条件调整。
这套房来自招商公园，项目文件夹标注135㎡，未附建筑面积或套内面积口径。现有资料包括开工前现场、效果图、安装阶段照片和完工实景。本文只看餐厨区的高柜与家电接口，不代写家庭成员、烹饪习惯、预算和入住反馈。
毛坯里看不见柜子，只能先看边界

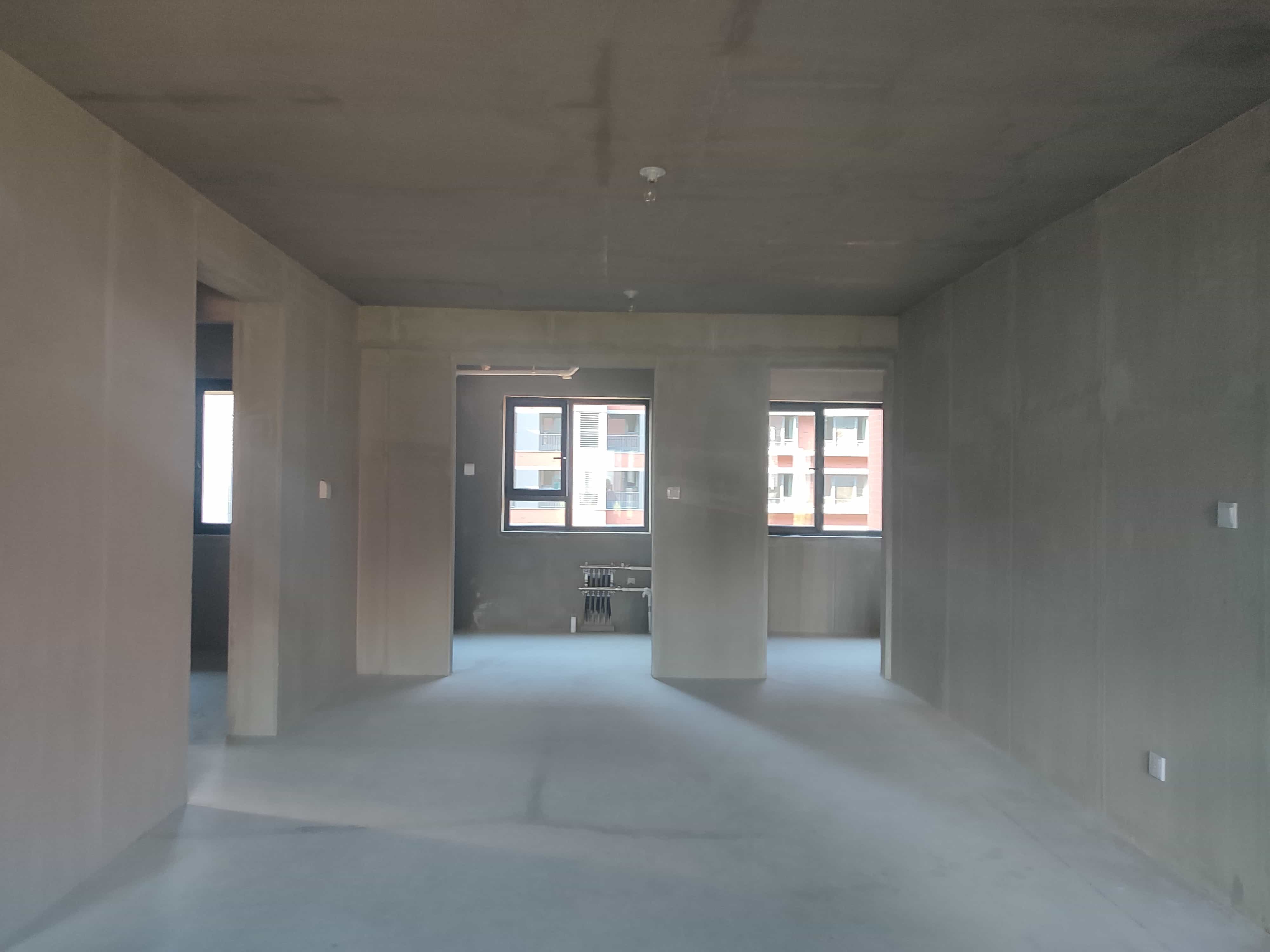

开工前照片中的公共区尚未放入餐桌、橱柜和家电。画面能确认门洞、窗洞、墙面与主要空间的连续关系，也能看出餐厨区需要在现有边界中组织功能。照片没有设备尺寸和管线图，不能凭这一张图判断具体点位。
方案阶段的任务很明确：把冰箱和嵌入式设备集中起来，同时保留窗边操作台和餐区通行。高柜一旦分散，家电会切碎墙面；全部塞进一组柜体，又会牵动开门、散热、插座和台面衔接。效果图先给出了体块关系，真正落地还要靠后续复尺和安装条件确认。
效果图先定下设备墙的位置

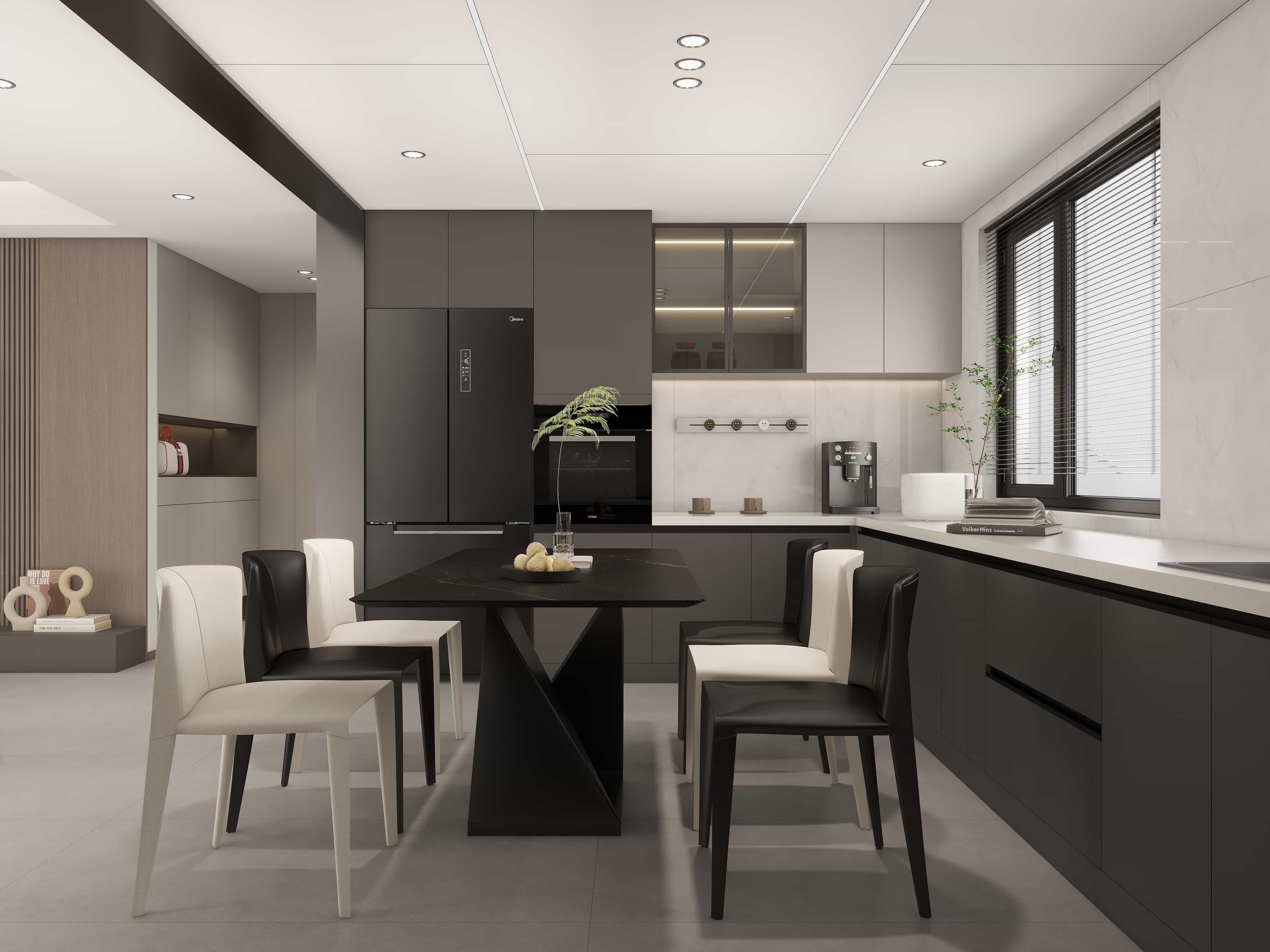

从餐区方向看效果图，冰箱放在靠近客厅一侧的高柜中，旁边预留嵌入式设备位置；窗下和转角继续布置操作台。冰箱、高柜、吊柜和地柜形成一条连续界面，餐桌留在厨房外侧。图中家电品牌、家具和饰品属于设计阶段示意，不能当作最终采购清单。
这个方案值得看的，是三个位置关系：大体量家电靠墙集中，嵌入式设备与高柜并列，连续台面顺着窗边展开。它们共同决定厨房是否显得零散，也影响使用时的转身和取放路线。

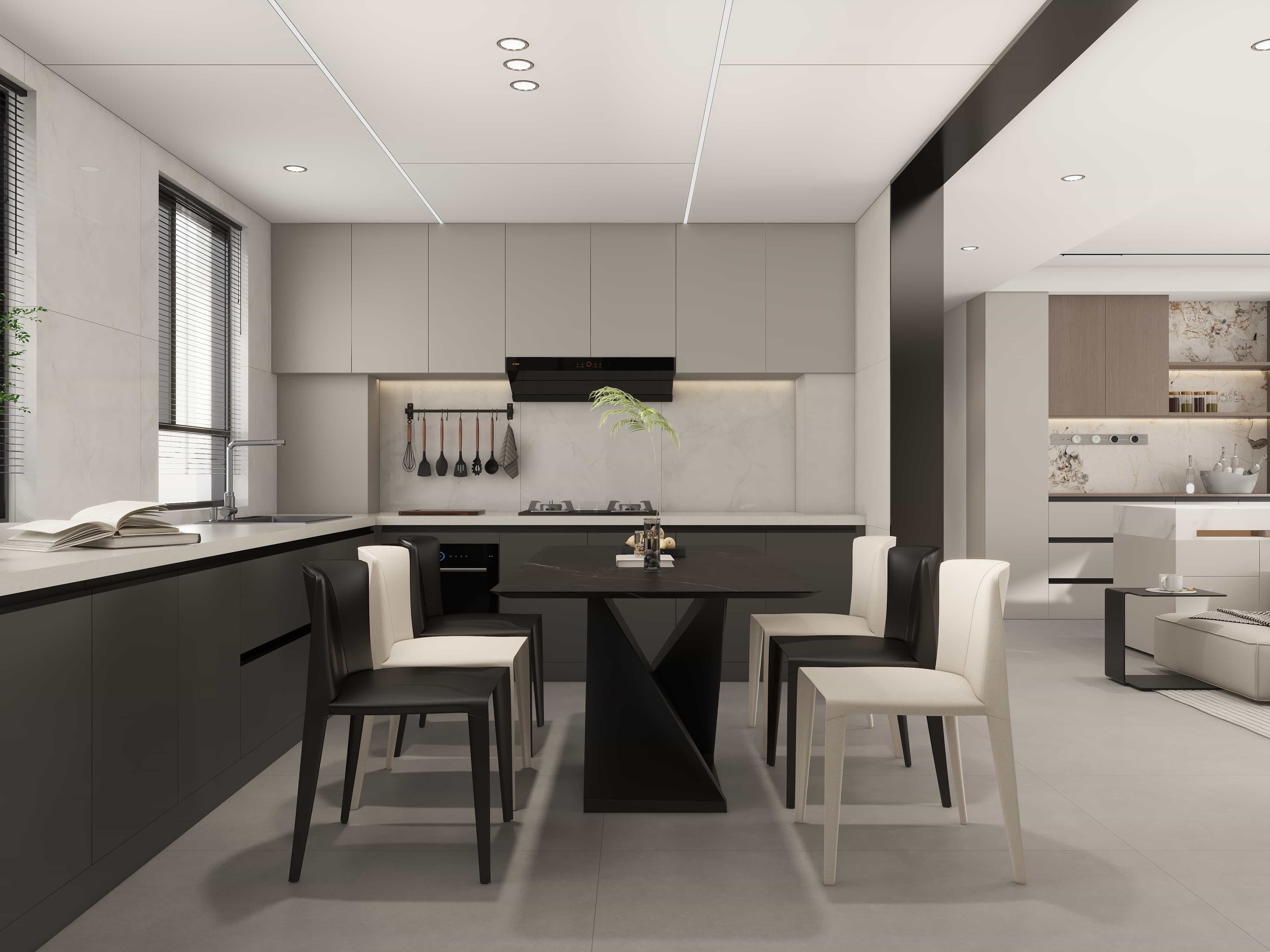

另一张效果图从厨房内部看向餐区。水槽、灶具和吊柜沿墙展开，长方形餐桌与操作台平行。这个机位补上了设备墙之外的操作面：高柜负责容纳大件设备，低柜和台面承担清洗、备餐与烹饪。两类柜体各管一段，厨房画面才没有被高柜压满。
安装阶段，看的是预留能不能接上

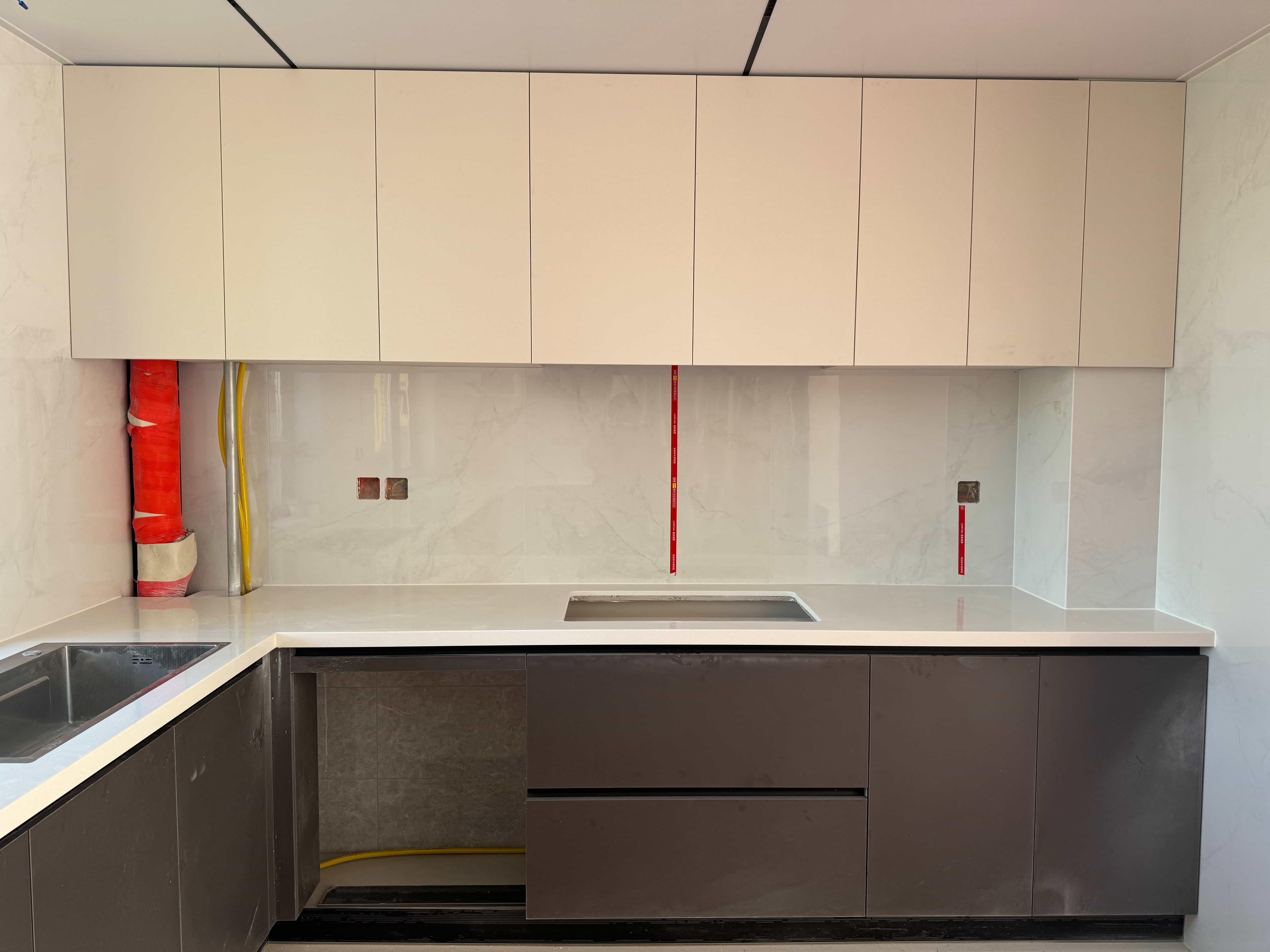

安装照片里，深色地柜、浅色吊柜和白色台面已经成形，部分设备位仍为空，墙面插座也露在外面。这个阶段没有完工照那么“好看”，信息反而更直接：柜门怎样分割，台面在哪里转角，设备开口有没有侵占主要操作面，一眼能看出来。
林凤装饰在这个项目中留存了安装阶段影像。它能说明现场曾记录柜体与设备进场前后的状态，无法替代尺寸复测单、设备说明书或隐蔽工程验收。若要在别的户型复用这套思路，还需先拿到实际设备尺寸、门体开启方向、插座位置、散热条件和检修空间。
还有一张安装照片从客厅看向餐厨区。窗下柜体已经就位，现场摆着尚未拆封的家电包装。它只能证明拍摄时家电正在进场，不能据此断言设备已经调试或验收通过。这样的阶段区分很重要，案例文章写到哪里，证据也只到哪里。
完工后，设备集中保住了，具体配置变了
完工实景里，冰箱仍在高柜一侧，嵌入式设备沿相邻柜体上下布置，窗边保留长台面。方案设定的主要骨架可以对应上。现场柜门分色、家电样式和玻璃吊柜按实际情况调整，餐桌也从效果图中的长桌换成圆桌。
圆桌不是本文要证明的设计优劣，它说明家具可以变化，而设备墙和连续台面仍是更稳定的空间关系。成品照还能看见风口、线性灯和窗边收口，却看不到柜体内部尺寸、墙内管线和设备散热间距。这些内容若要验收，应回到图纸、产品说明和现场测量。
把效果图与实景放在一起看，能确认三点：设备没有散落到公共区各处；高柜与操作台保持分工；餐区仍紧邻厨房。至于使用是否顺手、长期散热是否稳定、收纳是否够用，现有资料没有入住回访，不能替业主给答案。
相似厨房可以借鉴什么
准备做冰箱高柜或嵌入式设备柜时，先定设备清单和开启方向，再画柜体；把插座、进排水、散热和检修条件逐台列出来；复尺后核对高柜、台面和吊柜的完成面；设备进场时再查开孔、门体开启与相邻柜门是否打架。
这套顺序适合设备较多、餐厨相连、希望把家电集中到一面墙的户型。若厨房面积、窗洞、燃气条件或设备类型不同，柜体分配要重新计算，不能照搬招商公园的画面。
